Snapmaker2.0 3DPrinter Heater bed plate Cabele Holder

こんにちは、ゴン太です。

今日はSnapmaker2.0の3Dプリンタ用ヒートベッドプレートについてパーツを作成したのでデータを公開したいと思います。 私が思うにスナップメーカーer2.0のマシン設計で最も失敗した箇所が、このヒーターベッドプレートの電源ケーブルだと思います。 というのも、Y軸が最大限動いたときにエンクロージャーとヒーターベットの電源ケーブルが干渉して、ケーブルが繰り返し曲げ試験のようにベットが動くたびに曲げられケーブル損傷につながる事例が多く見られました。

普通にケーブルを上方向に曲げようと思っても、3DプリンタモジュールとX軸リニアモジュールと干渉するためケーブルを上方向に曲げることもできないという最悪な配置になっています。

この設計ミスな状態で使用すると危険なのでケーブルホルダを作成しました。
後半でMakeBot Thingiverseにデータを公開していますので、そのリンク先や動画を貼っておきますので欲しい人はダウンロードしてください。

Hello, this is Gonta.

Today I’d like to share with you a part I made for the heat bed plate for the Snapmaker 2.0 3D printer. In my opinion, the power cable of the heat bed plate is the most failed part of the machine design for Snapmaker 2.0. There were many cases where the power cable of the enclosure and the heater bed interfered with each other when the Y-axis moved to the maximum, causing the cable to bend as the bed moved like a repetitive bending test, leading to cable damage.

This is the worst possible arrangement, as the cable cannot be bent upward due to the interference between the 3D printer module and the X-axis linear module.

Because it is dangerous to use it in this mis-designed state, we made a cable holder.
In the latter half of the article, I’ve published the data on MakeBot Thingiverse, so I’ll post the link and the video so you can download it if you want.

純正形状ははんだ付け箇所に近く曲げられることで断線ショートする。

The stock shape is close to the soldering point and can be bent, causing a short circuit.

Snapmaker2.0のヒートベッドは純正形状のままだと、配線のはんだ付けの根本から曲げられてしまうため、ハンダが剥がれたりケーブル線が折れ曲がりショートする可能性があります。 先にもあげたように上方向に曲げることでエンクロージャーの背面パネルにケーブルが接触して繰り返し曲げ試験のような状態を解消させたかったのですが、X軸のリニアモジュールと3Dプリンターモジュールの本体に干渉するためできませんでした。

右側へ曲げてフレキシブルなドラッグケーブルチェーンを使用しようと思ったのですが、3Dプリンター以外のレーザーやCNC加工の際にヒートベットを取り外す事が多いため、右側へドラッグチェーンで逃がす方法は手間がかかると判断し、採用しませんでした。
Thingiverseにはドラッグチェーンを利用したホルダーも存在しているので、3Dプリンタがメインの方はダウンロードしてみてはいかがでしょうか。

The Snapmaker 2.0 heatbed, in its stock form, is bent from the root of the soldered wires, which can cause solder to peel and cable wires to snap and short out. As I mentioned earlier, I wanted to bend it upward to eliminate the repeated bend test situation where the cable contacts the back panel of the enclosure, but I couldn’t because it interferes with the X-axis linear module and the body of the 3D printer module.

I thought about bending it to the right and using a flexible drag cable chain, but since I often remove the heat bed during laser and CNC processing other than 3D printing, I decided that the method of releasing it with a drag chain to the right side would be too much work, so I did not adopt it.
There are also holders on Thingiverse that use drag chains, so if you are primarily a 3D printer, why not download them?

採用したのは根本を固定するホルダタイプ

結局、ゴン太は はんだ付けされた箇所から少し距離をおいたところでケーブルを拘束し曲げられる箇所をはんだ付け個所から離すことにしました。 配線がエンクロージャーに接触することには変わりはないのですが、ハンダが外れたりケーブル損傷を防ぐために、ケーブル拘束用のホルダを取付てケーブルは上方向に向くようにマジックバンドでエンクロージャー電源ケーブルと一緒にHeater電源ケーブルもまとめました。

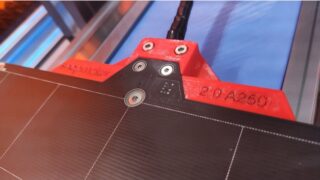

写真の通り、配線を束ねてヒートベッド電源ケーブルを上方向に向くようにすることでケーブルが何度も曲げられることを防ぐようにしておくだけで断線ショート対策となります。

In the end, Gonta decided to restrain the cable at some distance from the soldered point and keep the bendable point away from the soldered area. The wires will still be in contact with the enclosure, but to prevent the solder from coming off or damaging the cables, I installed a cable restraint holder and bundled the Heater power cable together with the enclosure power cable with a magic band so that the cables face upward.
As you can see in the picture, just bundling the wires and making sure that the heatbed power cable is facing upward to prevent the cable from being bent over and over is a good way to prevent wire breakage shorts.

3Dプリンタ ヒートベッドケーブルホルダーの作成

Creating a 3D Printer Heat Bed Cable Holder

ケーブル保護のためにホルダー長さや位置を考えていて、なかなか無機質なホルダーになったので面白みがないのでSnapmakerのロゴと機種名をいれたちょっとしたデザイン形状として作成してみました。

素材をPLAで作成することを念頭に考え、ヒーターベッドの温度の影響を受けるため素材の厚みを大きく取っています。
薄い形状だと3Dプリンタの成形時間が長いとホルダーが反ったり戻ったりを繰り返しネジが緩む可能性があるので曲がりにくいようにしています。

When I was thinking about the length and position of the holder to protect the cable, it became quite inorganic and uninteresting, so I created a little design shape with the Snapmaker logo and the model name.

The material used is PLA, and the thickness of the material is large because it is affected by the temperature of the heater bed.
If the shape is thin, the holder may warp and come back repeatedly during the long molding time of the 3D printer, which may cause the screws to loosen.

せっかくなのでSnapmaker2.0 A150/A250/A350の3つのSTLデータを作成しました。
形状や大きさは同じで機種番号だけが違うので所有機種の番号のSTLデータを出力造形してください。

So I created STL data for Snapmaker2.0 A150/A250/A350.
The shape and size are the same, only the model number is different, so please output the STL data of the model number you own.

3Dプリンタ ヒートベットケーブルホルダーの紹介用の動画

Video to introduce the 3D printer heat bed cable holder

3Dモデル STLデータ

作成したヒートベットケーブルホルダーの3Dモデルデータは下記のMakeBot Thingverseで公開していますので、ご自由にダウンロードしてください。

3D model STL data
The 3D model data of the heat bed cable holder that we created is available on the MakeBot Thingverse below, so please feel free to download it.
